Große Leistung, leiser Betrieb – eSILENT-Schallschutz für Quartierswärmepumpe
In einer Reihenhaussiedlung im nordrhein-westfälischen Bergheim wurde eine leistungsstarke und umweltfreundliche Großwärmepumpe installiert, die sowohl Heiz- als auch Kühlkomfort bietet. Mit 195 kW Heizleistung bei bis zu 65 °C Vorlauftemperatur und 231 kW Kühlleistung deckt die luftgekühlte Propan-Anlage den hohen Energiebedarf zuverlässig ab. Allerdings erzeugten die Schallemissionen von 61 dB(A) ein Problem für die Wohnumgebung. Um die Geräuschbelastung zu reduzieren, kam die eSILENT-Schallschutzlösung von ATEC zum Einsatz, die speziell für großdimensionierte Wärmepumpen entwickelt wurde.

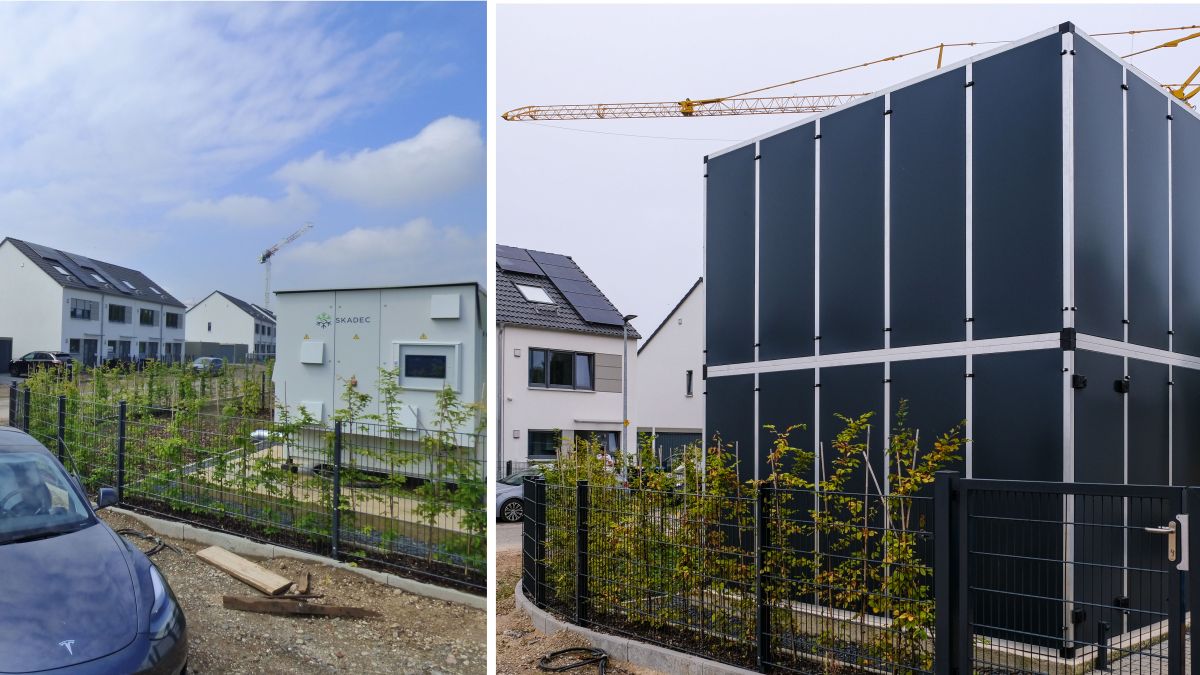

Zunächst wurden über den Ventilatoren 1200 mm hohe Kulissenschalldämpfer installiert, die 25 dB(A) absorbieren und auf einer eigenständigen Metallkonstruktion ruhen. Ergänzend errichtete man in einem Meter Abstand eine umlaufende Rahmenkonstruktion aus verzinktem Lochblech, in die 50 mm starke Schalldämm-Paneele eingesetzt wurden. Die nach oben offene Einhausung misst 7800 x 3925 x 4200 mm, wiegt 3000 kg und sorgt für eine zusätzliche Lärmminderung von 20 dB(A). Durch den modularen Aufbau lassen sich die Paneele bei Bedarf schnell entfernen, während das Gesamtkonzept sowohl die Funktionalität als auch die Optik des Anlagenbereichs verbessert.
Die technischen Details und Vorteile des Projekts stellte Dipl.-Ing. Stefan Libor, Key Account Manager bei der ATEC GmbH & Co. KG, im Rahmen des Waldecker-Presse-Symposiums in München vor.
Weitere Informationen finden Interessierte unter www.atec-abgas.de.
